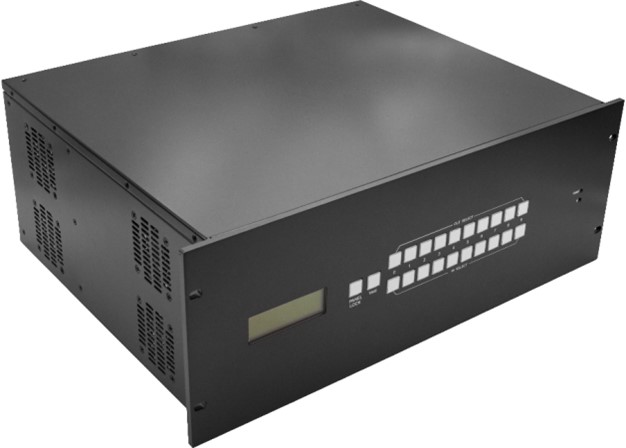

無縫混合插卡矩陣是一款支持8-16路信號輸入、8-16路信號輸出的高清無縫混合插卡矩陣，采用后插板式結構，每張板卡支持2路信號輸入或輸出，單路分辨率最高支持4K@60Hz（可選），標準4U機箱結構設計，雙電源輸入。支持前面板按鍵、RS-232、TCP/IP控制，前面板帶液晶顯示屏，切換操作同時直觀顯示通道狀態。產品簡潔大方，適合會議室、報告廳、培訓室、監控室、指揮中心等多媒體大屏顯示工程應用。
產品特性
|
參數規格 |
||||
|
輸入 |
接口類型 |
可選HDBaseT，HDMI、DVI，3G/HD/SD-SDI，VGA，YPbPr，CVBS 、IP信號輸入卡 |
||
|
信號及接口標準 |
HDMI 2.0 |
HDMI端口 |
HDMI 2.0最高4K@60Hz，4：4：4 |
|
|
HDMI1.3 |
HDMI端口 |
HDMI V1.3A最高1080P60 |
||
|
HDMI |
DVI-U接口 |
HDMI V1.3A最高1080P60 |
||
|
DVI |
DVI-U接口 |
DVI 1.0最高1080P60, 向下兼容其他常見分辨率 |
||
|
VGA |
DVI-U接口 |
最高1080P60，向下兼容其他常見分辨率 |
||
|
YPbPr |
DVI-U接口 |
最高1080p60，向下兼容其他常見分辨率 |
||
|
CVBS |
DVI-U接口 |
PAL，NTSC |
||
|
SDI |
BNC接口 |
最高1080p60，向下兼容其他常見分辨率 |
||
|
VGA |
VGA-DB15 |
最高1080P60，向下兼容其他常見分辨率 |
||
|
HDbaseT |
RJ45接口 |
最高1080P60，向下兼容其他常見分辨率 |
||
|
輸出 |
接口類型 |
可選HDbaseT，HDMI，DVI，3G/HD/SD-SDI，VGA，YPbPr，CVBS信號輸出卡 |
||
|
信號及接口標準 |
HDMI 2.0 |
HDMI端口 |
HDMI 2.0，最高4K@60，4：4：4 |
|
|
HDMI1.3 |
HDMI端口 |
HDMI V1.3A，最高1080P60，向下兼容其他常見分辨率 |
||
|
HDMI |
DVI-U接口 |
HDMI V1.3A，最高1080P60，向下兼容其他常見分辨率 |
||
|
DVI |
DVI-U接口 |
DVI 1.0最高1080P60, 向下兼容其他常見分辨率 |
||
|
VGA |
DVI-U接口 |
最高1080P60, 向下兼容其他常見分辨率 |
||
|
YPbPr |
DVI-U接口 |
最高1080p60，向下兼容其他常見分辨率 |
||
|
CVBS |
DVI-U接口 |
PAL/NTSC |
||
|
SDI |
BNC接口 |
最高1080p60，向下兼容其他常見分辨率 |
||
|
VGA |
VGA-DB15 |
最高1080P60，向下兼容其他常見分辨率 |
||
|
HDbaseT |
RJ45接口 |
最高1080P60, 向下兼容其他常見分辨率 |
||
|
控制 |
串行控制 |
RS-232直連型 |
D-sub 9 |
波特率：9600 |
|
網絡控制 |
固定IP地址，參見PC工具控制說明 |
|||
|
|
ESD保護 |
±8kV (空氣放電) , ±4kV (接觸放電) |
||
|
電源 |
交流 |
AC110～240VAC，50/60Hz |
||
|
功耗 |
60W—160W,配不同的輸入輸出卡 |
|||
|
溫度 |
操作溫度 |
32 - 104°F / 0 - 40°C |
||
|
儲藏溫度 |
-4 - 140°F / -20 - 60°C |
|||
|
濕度 |
相關濕度 |
20 - 90% RH (無凝結) |
||
|
外殼 |
外殼 |
金屬外殼 |
||
|
顏色 |
顏色 |
銀灰色 |
||
|
尺寸 |
W*D*H |
483（mm）×365（mm）×178（mm） |
||
